【ウインチの設置】
【設置】

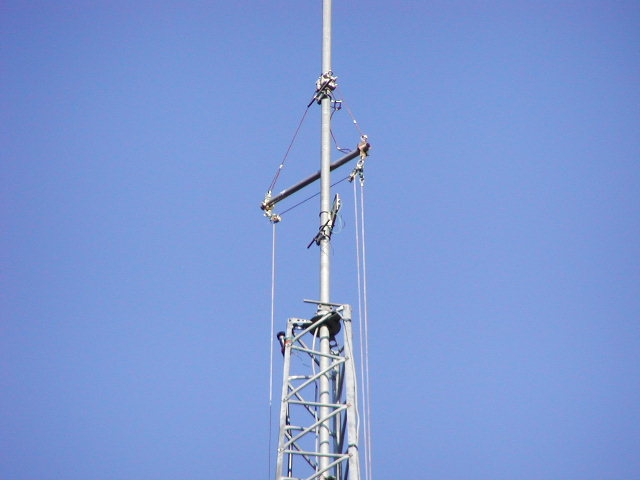

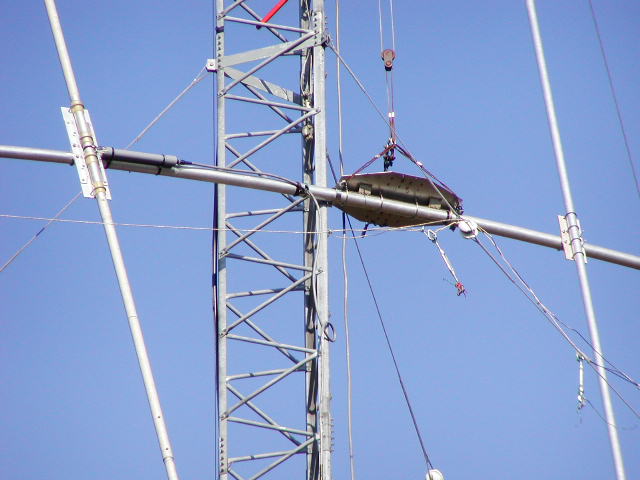

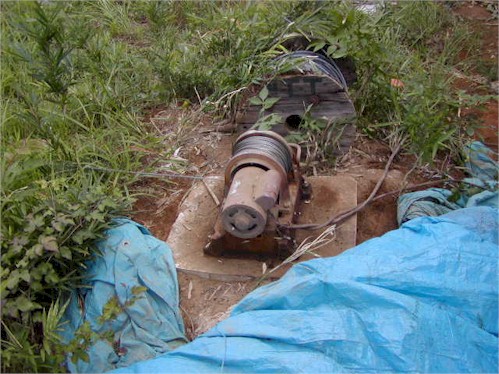

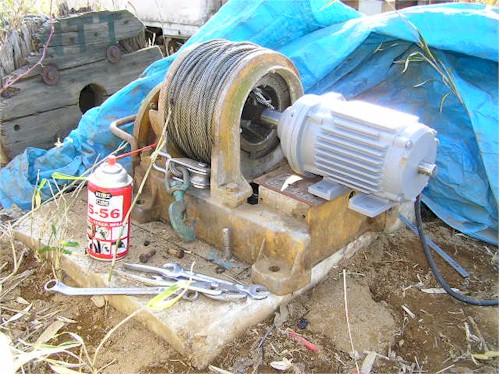

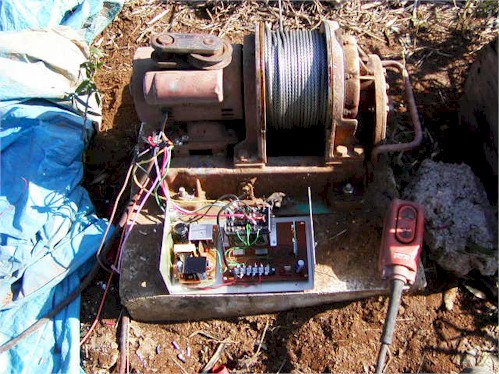

アンテナ工事用のウインチをアンテナエリアのほぼ中央に置いて、ワイヤーを延ばせばどのタワーのアンテナ工事にでも使えるように設置した。元々付いていたワイヤーは、３０ｍ位しかなったので交換した。巻き取り方向が決まっているので、一番近くにある７メガ用タワーでワイヤーを一旦ガイドして使 ようになっている。アンテナ作業ではアンテナ側での微妙な操作が必要なので遠隔操作ができるように無線リモコン式に改造した。ウインチは新品だと高価なので屑屋さんで中古品を買ってきたが動作上の問題はないようだ。
【主な仕様】
揚力１００Ｋｇ、ワイヤー長約１００ｍ、モーター容量５６０Ｗ。本来は左官業などで屋根などに材料を持ち上げるときに使われるらしい。殆どのアンテナでは十分使えたが、７メガのアンテナ工事をしたときに重たくて持ち上がらないことがあったので改良した。
【ウインチの改良】
【巻き上げ速度の変更＜1993＞ 】
アンテナ大型化に伴いウインチの揚力が不足してきた。これまでウインチの巻上げスピードが速すぎて、作業性の悪 さも感じていたので、スピードを下げて揚力アップと使い勝手の改善をすることになった。ギヤー交換などの改造は素人にはできないので、減速機付きのモーターを使うことにした。必要な機材をオークションで探したところ、ギヤードモーターは沢山出品されているが、どれも電源が３相２００Vのものばかりだった。仕方ないので単相の１００Vから３相２００Vが取れるインバータ電源装置も合わせて探すことになった。
【 改良の目標】
１．揚力の向上（１５０Ｋｇ程度）
２．巻き上げスピードの低減（２～３ｃｍ/秒程度）
３．リモコン動作の信頼性アップ
【改良の目標】

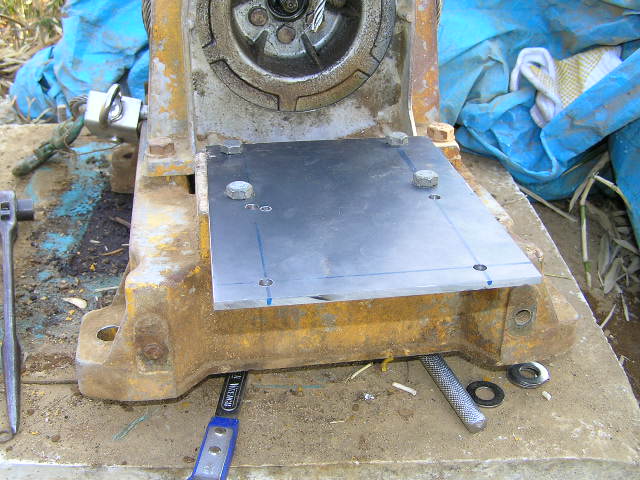

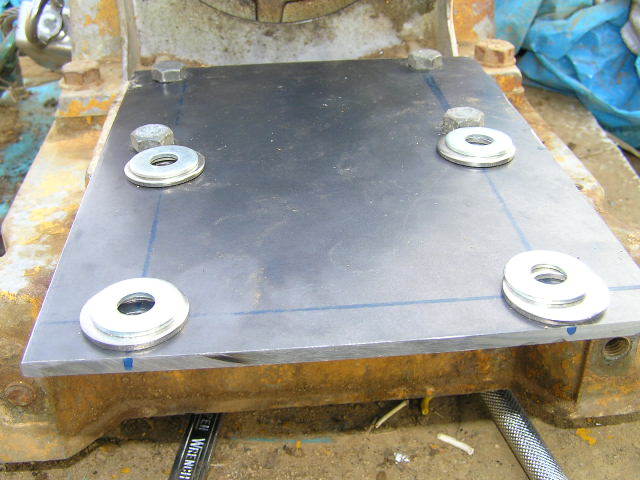

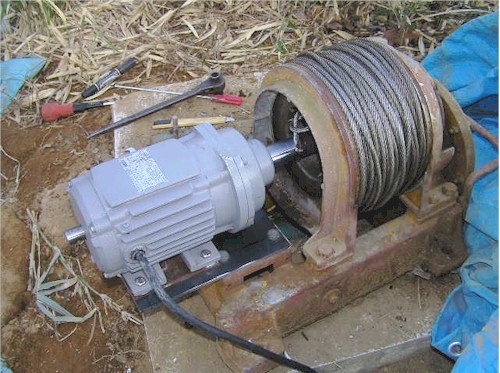

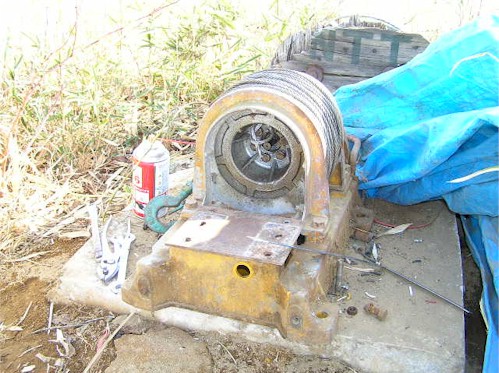

モーターをこれまでの１００Ｖ５６０Ｗの複巻き式インダクションモーターを２００Ｖ３相４極のギヤードモーター（ギヤ比１：５）に交換し、スピードを抑えて使いやすさを向上させると共に、モータートルクの向上によって１．５倍から２倍程度の揚力アップを図る。モーターに必要な３相２００Ｖはインバータによって確保する。インバーターを使うことにより、モーターの正転ー逆転操作をインバータの外部制御機能で行えるため、操作の信頼性が大幅にアップ出来そうである。

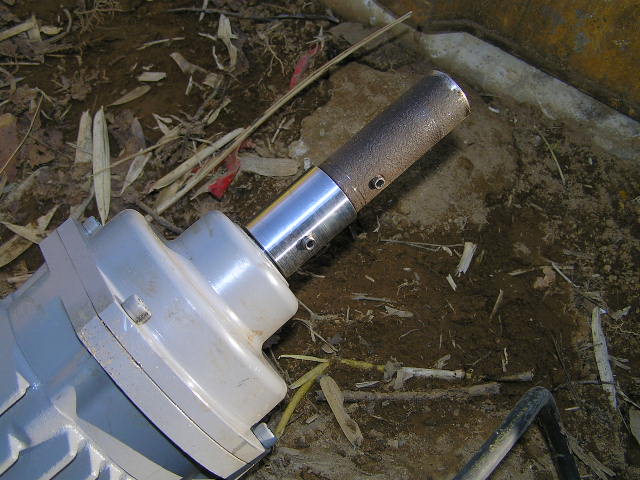

【交換用モーター】

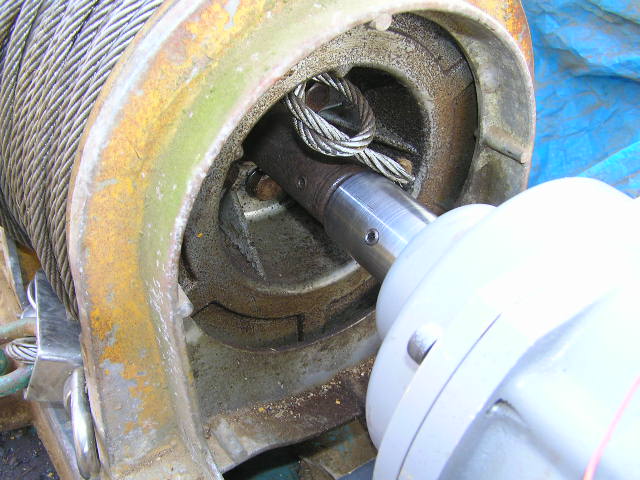

出力４００Ｗ桜進電機製のギヤードモーター（ギヤー比は１：５）をオークションで探した。ギヤー比の可変できるものもあるが、それほどの必要性はないだろうし、構造が簡単な方が故障も少ないだろうと固定式を選択した。これまでのワイヤースピードは、モーターの回転数が１６００回/分で 、２６ｍ/分なので、今回のモーター交換によって計算上は約５ｍ/分になる。スピードが下がることにより、細かな寸法調整が可能になる。

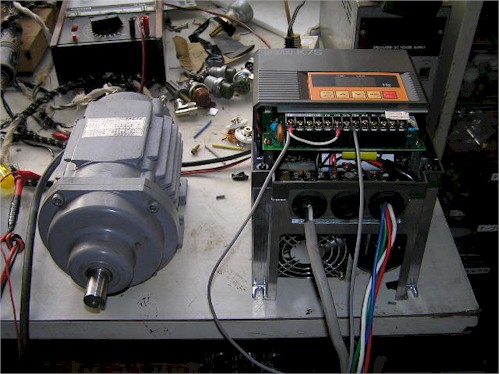

【インバータ装置】
ギヤードモーターを使うには３相２００Ｖが必要なため、インバーターを使って単相２００Ｖから作り出すことにした。電源容量はなるべく余裕のあるものが故障なども少ないし、動作が安定する。オークションで探したら富士電機製のＦＶＲ０１５という、出力容量が１．５ｋＷのものが見つかった。モーター負荷なので、スタート時にはラッシュ電流によってかなり大きな負荷となるだろうが、出力４００Ｗのモーターで使うには足りるだろうと思う。
インバーターは出力周波数が０から６０Hzまで連続で変えられるので、モーターの回転数が調整可能となるうえ、外部からの制御信号で位相を切替られるので、モーター回転の正転ー逆転操作が簡単にできる。また、電圧の立ち上がりや立下り時間もプリセットで制御可能なので、ストップ、スタート時のショックが低減し、作業の安全性が格段に向上する。こんな「魔法の箱」みたいな便利なものを使わない手は無いと思った。
【ウインチのワイヤー交換】
【ワイヤーの食い込み】

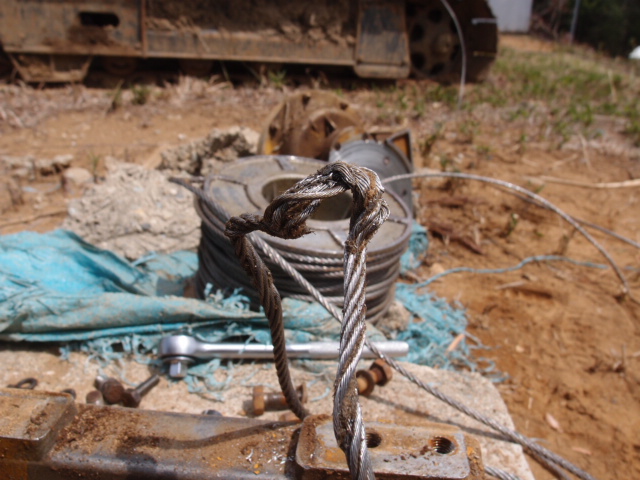

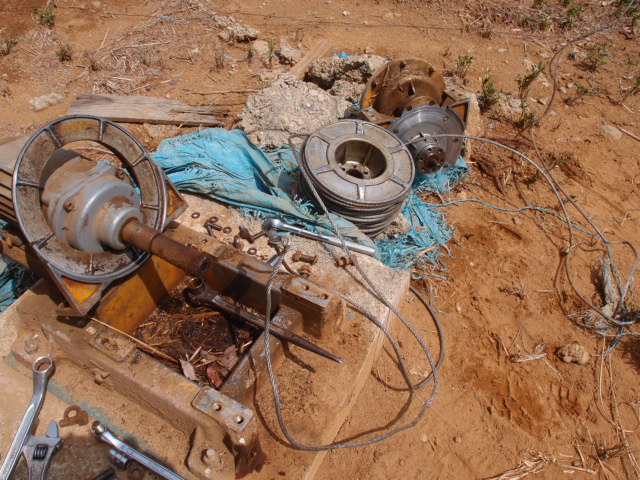

アンテナ工事中にウインチのワイヤーが滑車に挟まることがこれまでにも度々有った。外したあとワイヤーは変形していたが、何とか使うことができたので我慢して使っていた。今回はドラムに絡んでしまい、すぐには気が付かなかったために、ワイヤーが二重に食い込みどうにも外れなくなってしまった。ドラムを分解してやっと外したが、ワイヤーがグシャグシャになり、いつ切れるか分からないような状態になったので交換することにした。

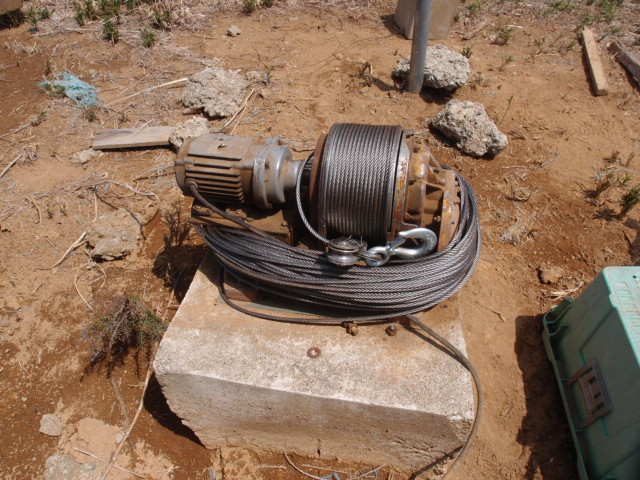

【ワイヤー交換 ：20130414】

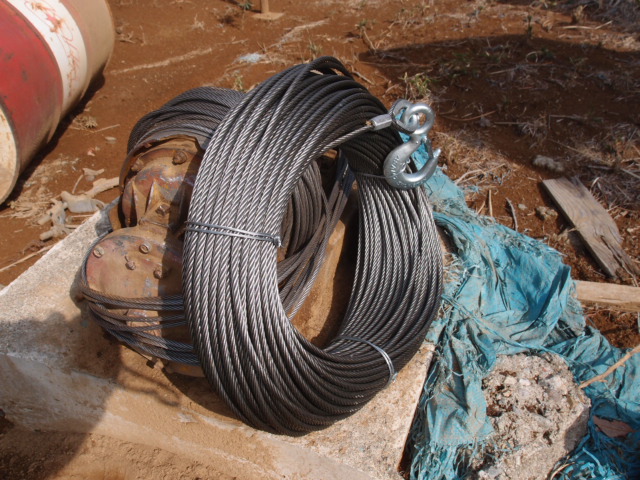

ワイヤーの長さは、アンテナエリア内のどのアンテナでも、地上からタワートップまで上げ下げできるよう、全長を１２０ｍに延長した。これまでのワイヤーは５ミリだったが、チョット間違えて６ミリのワイヤーと交換することになってしまった。ウインチのドラムには、これまでの５ミリのワイヤーでも100ｍしか巻き取れないので、６ミリに換えたことで、７０ｍくらいしか巻き取れなくなり、５０ｍほどのワイヤーはウインチ本体にグルグル巻きにして保管することになった。
